2CY不銹鋼齒輪泵

時間：2013-09-11 11:35　作者：北弘泵業

2CY系列齒輪泵主要用于各種機械設備中的潤滑系統中輸送潤滑油，適用于輸送粘度為 5×10-6～1.5×10-3m2/s（5-1500cSt），溫度在300℃以下的具有潤滑性的油料。
2CY不銹鋼齒輪泵可輸送無潤滑性的油料、飲料、低腐蝕性的液體。配用銅齒輪可輸送低內點液體，如汽油、苯等。本系列泵除配置普通電機外，還可根據用戶需要配置同規格的防爆電機。
2CY不銹鋼齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封（特殊要求，可選用磁力驅動，零泄露結構）等組成。齒輪經氮化處理有較高的硬度和耐磨性。與軸一同安裝在可更換的軸套內運轉。
2CY不銹鋼齒輪泵采用自封式潤滑，間隙自動調節結構，要零件均高耐磨材料制造。具有結構緊湊、自吸性好、效率高、適應性強等特點。
泵內四個軸承套在泵內浮動安裝，隨工作壓力大小自動調整端面間隙，因此泵的壓力穩定，輸出流量脈動小，溶積效率高。
從主軸外伸端向泵看，為順時針旋轉。
2CY不銹鋼齒輪泵安裝說明：
1、安裝泵的地點應足夠?qū)挸ǎ苑奖銠z修工作。
2、泵安裝的好壞，對泵的平穩運行和使用壽命有很重要的影響，所以安裝校正工作必須仔細地進行，不得草率行事。
3、泵吸入管的安裝高度、長度和管徑應滿足計算值，力求簡短，減少不必要的損失（如彎頭等）；并保障泵在工作時，不超過其允許汽蝕余量。
4、吸入和排出管路應該有支架。泵不允許承受管路的負荷。

2CY不銹鋼齒輪泵安裝順序：
1、將機組放在埋有地腳螺栓的基礎上，在底座與基礎之間，用成對的楔墊用校正用。
2、在安裝過程中，為防止雜物落入機器內，機組的所有孔眼均應蓋好。
3、在接好管路及確定電動機轉動方向后，再接上聯軸器，并再校核一遍軸的同心度。
4、校正泵軸和電機軸的同心度，在聯軸大路外圓上，允許偏差0.1毫米；兩聯軸器平面的間隙應保障2～4毫米，（小泵取小值）間隙要均勻，允差0.3毫米。
5、為防止管線中雜物進入泵內，對新安裝的管線，在泵膠應裝設過濾器，其有效截面應大于吸入管截面的2～3倍。
6、在機組實際試運行2～3小時后，作檢查，如無不良現象，則認為安裝合格。在試運過程中檢查軸承的溫度和振動情況。
7、松開地腳螺栓，用水平儀分別放在泵軸和底座上，通過調整楔墊，校正機組水平，適當擰緊地腳螺栓，以防走動。
2CY不銹鋼齒輪泵不排油或排油量少時應檢查以下幾項：
1.吸入高度超過額定值
2.吸入管道通漏氣
3.旋轉方向不對
4.吸入管道堵塞或閥門關閉
5.液體溫度低而粘度增大
2CY不銹鋼齒輪泵以上故障排除方法是：
1.提高吸入液面
2.檢查各接合處，加否棉等密封材料加以密封
3.接泵的所示方向糾正
4.檢查管道是否堵塞，閥門是否全開
5.預熱液體，如不可能，則降低排出壓力或減少排出流量

2CY不銹鋼齒輪泵規格參數表

型號	流量 Q		轉速 n r/min	排出壓力 p Mpa	必需汽 蝕余量 )r m	效率 η %	電動機
	m3/h	L/min					功率KW	型號
2CY-1.08/2.5	1.08	18	1420	2.5	9.5	58	2.2	Y100L1-4
2CY-2.1/2.5	2.1	35	1420	2.5	9.5	58	3	Y100L2-4
2CY-3/2.5	3	50	1440	2.5	9.5	59	4	Y112M-4
2CY-4.2/2.5	4.2	70	1440	2.5	9.5	59	5.5	Y132S-4
2CY-7.5/2.5	7.5	125	1440	2.5	9.5	63	7.5	Y132M-4
2CY-12/2.5	12	200	1460	2.5	9.5	63	15	Y160L-4

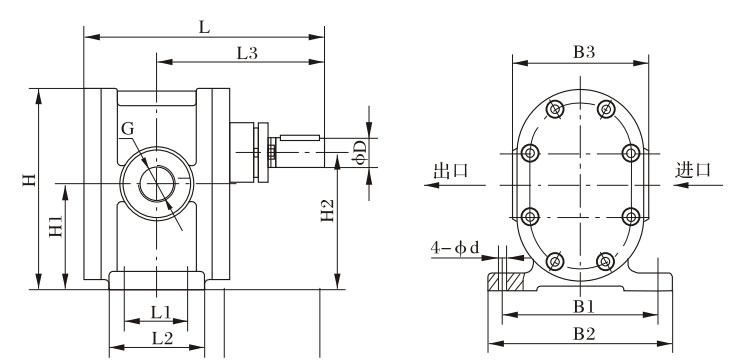

2CY型泵外型、安裝尺寸



型號	L	L1	L2	L3	B1	B2	B3	H	H1	H2	G	φD	4-φd
2CY-1.08/2.5	193.5	45	75	138.5	114	138	95	132	67.5	87	G3/4"	18	10
2CY-2.1/2.5	198.5	48	78	142.5	124	154	110	164.5	86	112	G1"	18	10
2CY-3/2.5	198.5	48	78	142.5	124	154	110	164.5	86	112	G1"	18	10
2CY-4.2/2.5	220	58	88	155	160	190	140	205	107.5	140	G11/4"	28	12
2CY-7.5/2.5	239	65	98	164.5	160	190	140	205	107.5	140	G11/2"	28	12
2CY-12/2.5	360	106	136	257	190	220	210	256	136	178	G2"	32	14

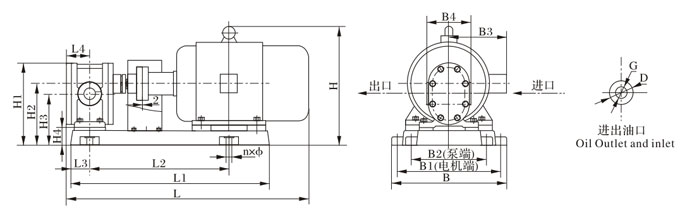

2CY-1.08～2CY-12/12.5整機外型、安裝尺寸重量



型號	L	L1	L2	L3	L4	H	H1	H2	H3	H4	B	B1	B2	B3	B4	G	D	n×φ	重量 Weight(kg)
2CY-1.08/2.5	582	486	339	47.5	55	290	190	145	125.5	58	293	257	190	180	95	G3/4"	φ36	4×φ18	56
2CY-2.1/2.5	586	493	344	49	56	302	210	157	131	45	293	257	206	180	110	G1"	φ50	4×φ18	63.5
2CY-3/2.5	605	499	349	49	56	310	210	157	131	45	333	297	206	190	110	G1"	φ50	4×φ18	77.5
2CY-4.2/2.5	720	585	420	54	65	373	255	190	157.5	50	368	332	242	210	140	G11/4"	φ70	4×φ18	121
2CY-7.5/2.5	780	637	448	60	75	378	260	195	162.5	55	368	332	242	210	140	G11/2"	φ70	4×φ18	136
2CY-12/2.5	1020	862	616	78	103	468	321	243	201	65	416	380	272	255	210	G2"	φ95	4×φ18	173
