RY風冷式熱油泵

時間：2013-09-11 11:35　作者：北弘泵業

RY風冷式熱油泵經我公司技術部門對產品反復設計改進，通過實踐實驗證明，我公司新一代RY系列導熱油泵在正常使用情況下可以完全杜絕介質的泄漏現象！
RY型高溫熱油泵為單級懸臂式結構分為腳支撐和中心支撐，泵的進口為軸向吸入，出口為中心垂直向上。泵和驅動電機通過彈性聯軸器合裝于同一底座上。整個機組無需加冷系統。
RY風冷式熱油泵主要由殼體、轉子、軸承、密封等部分組成，采用填料密封結構，附加耐溫油封，起輔助密封的作用。泵與電動機采用三爪型彈性聯軸器聯接。
RY系列高溫熱油泵該泵從設計上改變了傳統的熱油泵結構，采用自然散熱的冷卻方式，減少了泵的體積，使結構簡單，節約運行費用，安全可靠。
RY風冷式熱油泵日常維護
在RY風冷式熱油泵使用之前必需確保按照一定的工序進行出產和使用，對其進行良好的預備工作，確保在使用中充分施展良好質量。RY風冷式熱油泵工作前，先將泵內布滿液體，然后啟動RY風冷式熱油泵，葉輪快速滾動，葉輪的葉片驅使液體滾動，液體滾動時依賴慣性向葉輪外緣流去，同時葉輪從吸入室吸進液體，在這一過程中，葉輪中的液體繞流葉片，在繞流運動中液體作用一升力于葉片，反過來葉片以一個與此升力大小相等、方向相反的力作用于液體，這個力對液體做功，使液體得到能量而流出葉輪，這時液體的動能與壓能均增大。離心導熱油泵的工作原理比較簡樸，能夠根據一定的工藝和手段使用，確保在工作中施展效率。
RY風冷式熱油泵按照一定的工藝進行出產和使用，按照一定的工作原理進行，確保在使用中施展重要的作用和價值。熱油泵具有獨特的結構特點和結構，葉輪安裝在泵殼內，并緊固在泵軸上，泵軸由電機直接帶動。泵軸和葉輪相互的配合使用，在使用中充分施展自己的特長和特點。泵殼上的液體排出口與排出管連接。導熱油泵的開啟和封閉需要留意良多事項，確保在使用中按照一定的方法進行實施和工作。在導熱油泵啟動前，泵殼內灌滿被輸送的液體；啟動后，葉輪由軸帶動高速滾動，葉片間的液體也必需跟著滾動。在離心力的作用下，液體從葉輪中央被拋向外緣并獲得能量，以高速離開葉輪外緣進入蝸形泵殼。
RY風冷式熱油泵在使用中施展重要的作用，按照一定的工作原理進行使用，確保在工作中施展良好的機能。熱油泵的工作原理比較簡樸，泵體中的結構和部件能夠相互的配合使用和工作，確保施展重要的作用和價值。　

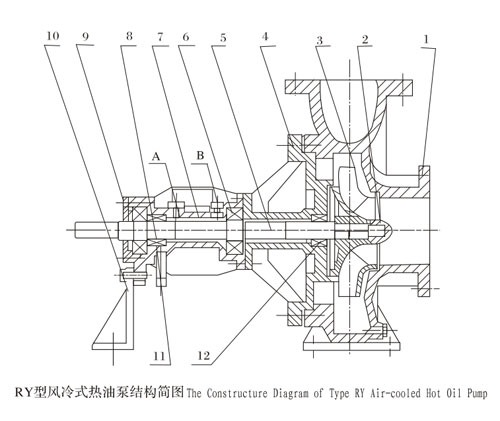

1、泵體 2、葉輪螺母 3、葉輪 4、泵蓋 5、泵軸 6、軸承 7、軸承體 8、導油管 9、軸承壓蓋 10、支架 11、油封 12、填料

RY型風冷式導熱油泵性能參數表

泵型號	流量 m3/h	揚程 m	轉速 n r/min	功率 kw		效率η %	電機（Y型） 機座號
				軸功率	配用功率
15-15-100	3	10	2800	0.45	0.75	20	801
15-15-100A	2	10	2800	0.36	0.55	18	AO2-7122
15-15-100B	1	10	2800	0.2	0.37	15	AO2-7112
20-20-100	1	10	2800	0.09	0.37	26	AO2-7112
20-20-125	1.5	22	2800	0.22	0.75	30	801
40-25-160	10	28	2900	1.72	2.2	45	90L
25-25-160	3	27	2900	0.53	1.5	30	90S
32-32-160	6	28	2900	0.85	1.5	50	90S
50-32-160	12.5	30	2900	1.90	3.0	57	100L
50-32-200	18	40	2900	3.92	5.5	50	132Sl
50-32-200A	16	32	2900	3.35	4	42	112M
50-32-250	12.5	80	2900	6.2	11	44	160Ml
65-50-160	20	32	2900	3.17	5.5	55	132S1
65-40-200	30	48	2900	6.3	7.5	62	132S2
65-40-200A	25	35	2900	4.0	5.5	59	132S1
65-40-250	25	80	2900	10.3	15	53	160M2
65-40-250A	20	51	2900	5.67	7.5	49	132S2
65-40-315	25	125	2900	18.9	30	45	200L1
65-40-315A	22.5	100	2900	15.3	22	40	180M
80-50-200	50	50	2900	9.7	15	70	160M2
80-50-200A	45	40	2900	7.8	11	63	160M1
80-50-200B	40	32	2900	6.37	7.5	55	132S2
80-50-250	50	80	2900	17.1	22	58	180M
80-50-250A	43	60	2900	12.8	15	55	160M2
80-50-315	50	125	2900	30.4	45	56	225M
80-50-315A	45	100	2900	23.6	30	52	200L1
100-65-200	100	50	2900	18.4	22	74	180M
100-65-200A	94	44	2900	16	22	70	180M
100-65-200B	87	38	2900	13.8	15	65	160M2
100-65-200C	80	32	2900	11.8	15	59	160M2
100-65-250	100	80	2900	32.06	37	68	200L2
100-65-250A	95	72	2900	29	37	64	200L2
100-65-250B	90	65	2900	26.2	30	61	200L1
100-65-250C	85	50	2900	20.3	30	57	200L1
100-65-315	100	125	2900	50.06	75	68	280S
100-65-315A	95	113	2900	45.23	55	64.63	250M
100-65-315B	90	100	2900	40.5	55	60.50	250M
100-65-315C	82	84	2900	34.76	45	54	225M
125-100-200	200	50	2900	35.4	45	77	225M
125-100-200A	178	40	2900	26.6	37	73	200L2
125-100-250	200	70	2900	47	55	80	250M
125-100-250A	190	63	2900	41.6	55	78	250M
125-100-250B	180	57	2900	37.9	45	74	225M
125-100-250C	170	51	2900	32.15	45	72	225M
125-100-250D	150	70	2900	40	45	70	225M
150-150-200	350	50	2900	60	75	80	280S
150-150-200A	313	40	2900	45	55	76	250M
200-150-400	350	50	1450	61.8	75	78	280S
200-150-400A	330	45	1450	52.8	75	77	280S
250-200-400	500	50	1480	86.2	110	79	315S
250-200-500	500	80	1480	136	160	76.5	315M
250-200-500A	400	50	1480	75	90	73	280M

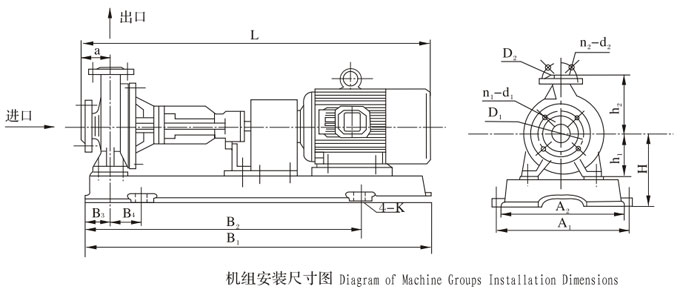

RY型風冷式導熱油泵機組安裝尺寸圖



泵型號	A1	A2	B1	B2	B3	B4	a	H	h1	h2	D1	D2	n1-d1	n2-d2	K	L
20-20-100	220	195	535	300	117	86	52	120	80	100	65	65	4-φ12	4-φ12	φ16	537
20-20-125						75	60	125	85	115						607.5
25-25-160	300	280	680	410	120	70	75	170	110	150	85	85	4-φ14	4-φ14	φ20	623
32-32-160								180	120	130	100	100	4-φ16	4-φ16		647
40-25-160											125	100	4-φ18	4-φ14		670
50-32-160	400	370	970	600	165	90	85	227	132	160	125	100	4-φ18	4-φ18	φ25	895
50-32-200							80	255	160	180						965
65-40-200							100				145	110				985
65-50-160							80	227	132	160		125				965
50-32-250	440	410	1150	740	205	115	100	270	180	225	125	100	4-φ18	4-φ18	φ25	1070
80-50-200						110		250	160	200	160	125				1100
65-40-250	490	460	1280	840	220	130	100	285	180	225	145	110	4-φ18	4-φ18	φ28	1300
80-50-250							125				160	125	8-φ18	4-φ18		1325
100-65-200							100				180	145				1300
65-40-315	550	510	1430	940	245	140	125	305	200	250	145	110	4-φ18	4-φ18	φ28	1432
100-65-250											180	145	8-φ18			1450
125-100-200	670	630	1630	1060	285	180	125	335	200	280	210	180	8-φ18	8-φ18	φ28	1630
125-100-250							140	360	225							1673
80-50-315			1830	1200	315	200	125	390			160	125		4-φ18		1700
100-65-315											180	145				1700
150-150-200							150			315	240	240		8-φ23		1732
200-150-400							160	480	315	450	295	240	8-φ23	8-φ23		1850
250-200-400	860	1010	2150	1200	525	350	200	630	400	470	385	320	12-φ33	12-φ30	φ35	2321
250-200-500								680	450	540						2572
